WinPC-NC

Das Programm WinPC-NC ist eine Software, die aus jedem Standard-Personal-Computer mit Windows-Betriebssystem eine universelle NC-Steuerung macht und 3- oder 4-Schrittmotorachsen ansteuert. Verschiedene Varianten mit abgestuftem Funktionsumfang und Preisen bieten sowohl für Einsteiger und Modellbauer, als auch für semiprofessionellen Einsatz oder für anspruchsvolle Industrieanlagen die richtige Lösung.

Einfache Inbetriebnahme

WinPC-NC ist im Auslieferungszustand bereits vorkonfiguriert und kann sofort in Betrieb genommen werden. Eine leicht verständliche Schritt-für-Schritt-Anleitung befindet sich im Installationsverzeichnis als PDF Dokument. Neben den Standard-Motorsignalen ist die Verwendung von verschiedenen Zusatzsignalen als weitere Eingänge oder Ausgänge möglich. Die Festlegung und Zuordnung der Signale erfolgt komfortabel mit dem integrierten Signalassistent. Die Ermittlung der besten Achsparameter ist mit Hilfe der Tuningfunktionen ein Kinderspiel.
Durch die vielen Testfunktionen und die ausführliche Beschreibung ist auch die Umrüstung von vorhandenen Maschinen oder der Umstieg von anderen Steuerprogrammen einfach vorzunehmen.

Mehrsprachige Bedienung
In WinPC-NC kann nach der Installation über einen einfachen Dialog oder über Parametereinstellungen eine der verfügbaren Sprachen
gewählt werden. Zusätzliche Sprachen sind leicht selbst nachrüstbar oder werden bei Bedarf von uns integriert.

Aktuell sind unter anderem folgende Sprachen verfügbar: deutsch, englisch, französisch, spanisch, italienisch, portugisisch, türkisch, polnisch, hollandisch, tschechisch, slowenisch, ungarisch, kroatisch, bosnisch, griechisch, serbisch. Auf Anfrage bieten wir auch chinesisch an.



Importfilter für die am meisten verwendeten NC-Formate

WinPC-NC besitzt Importfilter für die HPGL-Plottersprache (PLT) sowie gängige Bohrformate und eignet sich dadurch ideal zum Gravieren, Platinenbohren und Fräsen von 2D oder 2,5D Modellbauteilen. Darüber hinaus können mit weiteren Importfiltern auch komplexe 3D-Arbeiten mit 3 oder 4 Achsen erledigt werden. Neben der weltweit verbreiteten DIN/ISO oder G-Code Sprache kann WinPC-NC auch MultiCAM-Dateien in 2D und 3D, ISEL-NCP-Programme und die Vektorinformationen von EPS- bzw. AI-Dateien verarbeiten. Auch ein Import von DXF Programmen in 2D ist in der aktuellen Version möglich. Neue Programme kann man entweder mit dem integrierten Editor selbst erstellen, oder mit einem unter Windows laufenden Zeichenprogramm konstruieren (z.B. CorelDraw oder Filou NC).

Echtes Multitasking

WinPC-NC ist ein echtes Multitasking-Programm und blockiert niemals die Bedienung von Windows oder anderen Programmen. Nach dem Start eines Fahrauftrags an der Maschine kann man problemlos auf andere Anwendungen umschalten, z.B. in ein CAD-Programm, um das nächste Werkstück zu konstruieren. Die Güte der Echtzeitansteuerung von Antrieben und Maschinen kann allerdings von Systemumgebungseinflüssen, von der PC-Hardware und von anderen installierten und im Hintergrund laufenden Programmen beeinträchtigt werden. Außerdem sollte der eingesetzte PC mindestens 2 GHz Systemtakt haben unhd als Betriebssystem ein WindowsXP bis Windows8. Bitte beachten Sie die Kompatibilitätsliste zu den einzelnen WinPC-NC Versionen, denn nicht jede Variante ist unter jedem Betriebssystem einsatzfähig. Die Liste im PDF-Format finden Sie hier.

Leichte Maschinenbedienung

WinPC-NC bietet volle und sichere Kontrolle über die angeschlossene Maschine. Das manuelle Fahren erfolgt schrittgenau über Tastatur, Mausbuttons oder Joystick. Auch die weit verbreiteten Modelle der SpaceMouse der Firma 3DConnexion sind nutzbar und bieten einen unübertroffenen Bedienkomfort. Über Testfunktionen lassen sich Optimierungen an den Parametern durchführen oder die definierten Achseingänge prüfen.

Intelligente Bahnsteuerung

WinPC-NC stellt eine echte Bahnsteuerung dar, die über leistungsfähige Look-ahead-Funktionen in allen Situationen die optimale Geschwindigkeit ermittelt und einstellt. Die Maschine fährt während eines Fahrauftrags konstant mit der bestmöglichen Geschwindigkeit, braucht keine "Denkpausen" und passt das Fahrverhalten immer optimal dem nachfolgenden Konturverlauf an. Die Bahnsteuerung funktioniert auch dann zuverlässig, wenn die eingestellten Achsauflösungen für alle Achsen unterschiedlich sind oder die Motoren verschiedene Fahrcharakteristiken besitzen.

Verschiedene Versionen von WinPC-NC

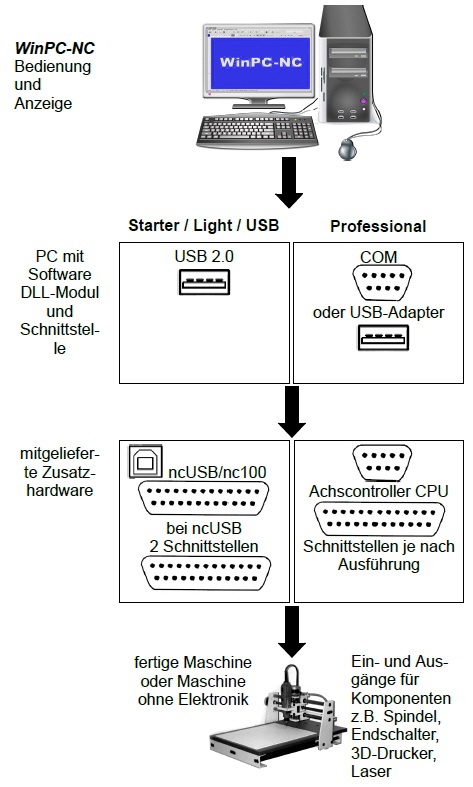

Die verschiedenen Versionen von WinPC-NC arbeiten mit einer Bedienphilosophie und sogar mit dem gleichen WINPCNC.EXE Programm. Der Unterschied zwischen den Versionen und somit mit der Maschinenansteuerung befindet sich in der darunter liegenden Ebene der DLL-Module.

WinPC-NC Light bietet als günstiges Einsteigerprogramm alle Funktionen zum Gravieren, Fräsen und Bohren von Platinen oder für die Fertigung von Modellbauteilen. Die Steuerung der Maschine erfolgt über eine PC-interne LPT-Druckerschnittstelle.

WinPC-NC Economy hat einen erheblich erweiterten Funktionsumfang, ist voll 3D-fähig und kann bis zu 4 Achsen ansteuern. Außerdem besitzt sie viele Sonderfunktionen und bietet die Unterstützung von außergewöhnlichen mechanischen Komponenten. WinPC-NC Economy hat außerdem erheblich mehr Importfilter als die Einsteigervariante. Die Ansteuerung der Maschine erfolgt über eine oder zwei PC-interne LPT-Druckerschnittstellen.

Die Varianten WinPC-NC Light und Economy sind auch für die weitverbreiteten Schrittmotorkarten SMC800 und SMC1500 verfügbar, d.h. Sie steuern die Motoren nicht mit Takt/Richtung- Signalen, sondern mit SMC-Signalen oder Bestromungsmustern.

WinPC-NC USB hat einen vergleichbaren Funktionsumfang wie die Economy-Version, steuert die Maschine allerdings nicht über eine integrierte LPT-Schnittstelle, sondern über ein kleines, im Lieferumfang enthaltenes, USB-Modul. Am Gehäuse des USB-Moduls sind wiederum zwei zur LPT-Schnittstelle kompatible Anschlüsse vorhanden.

WinPC-NC Professional als Industrie-Variante läuft nur in Verbindung mit unserer externen Achscontroller-CPU und ist dadurch für alle harten Echtzeitaufgaben bestens gerüstet. Es ist von der Geschwindigkeit des Windows-Rechners weitgehend unabhängig und bietet neben höchster Stablilität und Zuverlässigkeit noch weitergehende professionelle Technologiefunktionen z.B. zum Brenn- und Plasmaschneiden, für Dosieraufgaben oder zusätzliche Überwachungsfunktionen. Außerdem sind je nach Anforderung verschiedene schaltschranktaugliche Gehäuseformen verfügbar. Optional kann der Achscontroller mit weiteren Optokoppler-Ein-/Ausgängen ausgerüstet werden und es können damit schaltschranktaugliche 24V-Signale verarbeitet werden, um z.B. Magnetventile zu schalten oder berührungslose Näherungsschalter abzufragen.


WinPC-NC Starter ist eine ganz spezielle Einsteiger-Software, die aktuell nur in Verbindung mit bestimmten Maschinen einsetzbar ist und immer zum Lieferumfang dieser Maschinen dazugehört. WinPC-NC Starter setzt eine eingebaute USB-Hardware voraus und wird von uns nicht als eigenständige Version angeboten.



Mehr Informationen
Eine umfangreiche Vergleichsliste der Versionen ist als Dokument "Funktionentabelle" hier verfügbar und ermöglicht einen guten Überblick über die Leistungsfähigkeit und die Funktionen.

Desweiteren finden Sie auf unserer Homepage im Menü unter Produkte- WinPC-NC- gewünschte Version noch weitere Informationen.
